OSCU

Al/Cu-siirtymäliitin OSCU

Al/Cu-siirtymäliitin OSCU on puristettava kaapelikenkä alumiinijohtimille, kun ne halutaan suoraan liittää tinattuihin, hopeoituihin ja pinnoittamattomiin kuparikiskoihin myös kosteissa tiloissa. Liittimen mukana toimitetaan kartiomainen aluslaatta ja kaksi paineentasausaluslaattaa. Siirtymäliittimien asennuksessa voidaan käyttää asennusohjeessa mainittuja koestuksessa hyväksyttyjä puristustyökaluja.

OSCU-siirtymäliittimien asennusohje

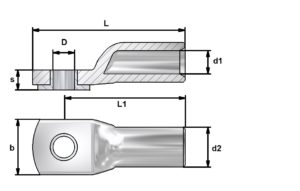

Sähkönumero Tuotekoodi Tuotenimike Johdin (mm²)  D (mm) L (mm) L1 (mm) d1 (mm) d2 (mm) b (mm)  S (mm) Paino (g) Pakkauskoko (kpl / pussi tai laatikko) Tuotetiedot
5203030 VB03-0001 OSCU 16-8 16 8,5 53 41,5 5,4 11 18 6 27 3 / 90 Tuotekortti
5203035 VB03-0002 OSCU 25-8 25 8,5 53,5 42,5 6,8 13 20 7 31 3 / 90 Tuotekortti
5203040 VB03-0003 OSCU 35-8 35 8,5 54,5 43,5 8,2 15 20 8 36 3 / 90 Tuotekortti
5203045 VB03-0004 OSCU 50-10 50 10,5 61,5 48 9,6 17 25 8 53 3 / 90 Tuotekortti
5203050 VB03-0005 OSCU 70-10 70 10,5 74 60 11,5 21 25 12 99 3 / 90 Tuotekortti
5203055 VB03-0006 OSCU 95-12 95 12,5 88 70 13,5 23 32 12 120 3 / 90 Tuotekortti
5203060 VB03-0007 OSCU 120-12 120 12,5 87 70 15,5 26 32 14 133 3 / 90 Tuotekortti
5203065 VB03-0008 OSCU 150-12 150 12,5 94 76 16,5 26 32 12 133 3 / 90 Tuotekortti
5203070 VB03-0009 OSCU 185-12 185 12,5 98 80 18,7 29 34 14 156 3 / 90 Tuotekortti
5203075 VB03-0010 OSCU 240-12 240 12,5 111,5 94 21 31 40 13 187 3 / 90 Tuotekortti
5203080 VB03-0011 OSCU 300-12 300 12,5 98 80 22,5 33 40 14 180 3 / 90 Tuotekortti
