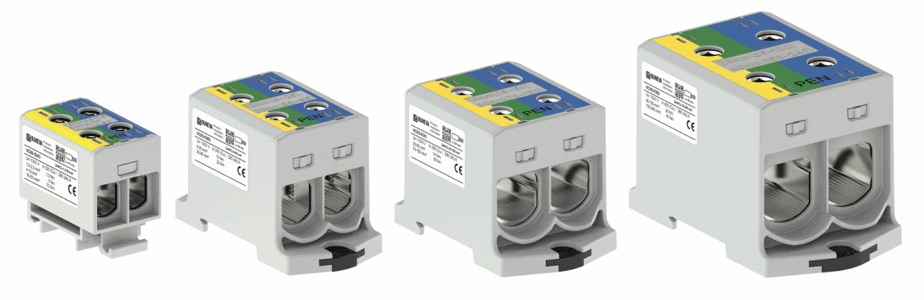

Yleinen
OTL PEN tarjoaa markkinoiden parasta laatua ja ominaisuuksia, jotka lisäävät liittimien käyttökohteita, turvallisuutta ja asennuksen helppoutta. Valmiiksi liitosrasvatut kytkentätilat sekä kuusiokoloruuveilla tehtävä liitos takaavat helpon ja nopean asennuksen. Kiristysmomentit ovat merkitty liittimen kanteen ja nyt mahdollista käyttää myös 5 mm rasterilla olevia merkintänastoja! (esim. Partex TX). Tarkoitettu erityisesti TN-C -järjestelmän maadoituskytkentöihin.
Valmistusmateriaalit
OTL-yleisliittimien runko on tinattua alumiinia, kosketussuojaus UL 94 V-0 –luokan polyamidia.
Kysy OTL-liittimien sähkösuunnitteluun tarkoitettuja 3D-malleja Ounevan tuesta

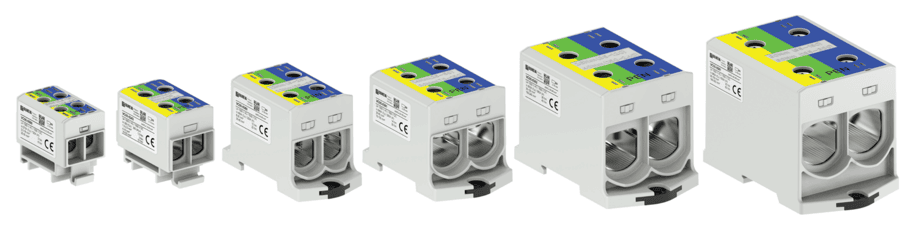

OTL-PEN yleisliittimet 2xAl/Cu 1,5-240mm²
Ruuvi- tai DIN-kiskokiinnityksellä. DIN-kiskokiinnitys on varustettu asennusta nopeuttavalla ClickSet™ -kiinnitysmekanismilla. 1-potentiaalinen haaroitusliitin.
| Sähkönumero | Tuotekoodi | Johdin (mm²) | Un (V) | In (A) | Kiristymomentti | Tuotetiedot | Asennusohje |
| 1914280 | VC05-0243 | 2xAl/Cu 1,5-50 | 1000 V AC / 1500 V DC | 320 (Cu) / 290 (Al) | 1,5 Nm (1,5–2,5 mm²), 5 Nm (4-10 mm²), 10 Nm (16–50 mm²) | Tuotekortti | Asennusohje |
| 1914281 | VC05-0360 | 2xAl/Cu 6-95 | 1000 V AC / 1500 V DC | 490 (Cu) / 220 (Al) | 12 Nm (6-25 mm2), 22 Nm (35-95mm²) | Tuotekortti | Asennusohje |
| 1914282 | VC05-0361 | 2xAl/Cu 25-150 | 1000 V AC / 1500 V DC | 640 (Cu) / 290 (Al) | 14 Nm (25-50 mm²), 30 Nm (70-150 mm²) | Tuotekortti | Asennusohje |
| 1914283 | VC05-0362 | 2xAl/Cu 35-240 | 1000 V AC / 1500 V DC | 850 (Cu) / 380 (Al) | 26 Nm (35–120 mm²), 40 Nm (150–240 mm²) | Tuotekortti | Asennusohje |
