OPK-Pylväskalusteet

Yleinen

Liitin soveltuu sekä alumiini- että kuparikaapeleille. Valmius kytkentöihin 1000 V jännitetasoon saakka. Saatavilla myös erilaisia yhdistelmäpakkauksia, kysy lisää Ounevan myynnistä.

Käyttötarkoitus

1-napainen haaroitusliitin on tarkoitettu sähkölaitteiden ja kojeistojen haaroituskytkentöihin. Liittimissä on kolmesta yhdeksään haaroitusjohdinaukkoa.

Kun käytetään ≥2,5 mm² johtimia LED-aukossa ja ≥25 mm² johtimia suuremmissa haaroitusaukoissa, saavutetaan IP23-kosketussuojaus. Tiivistyspakkauksen kanssa saavutetaan IP33-luokitus.

Valmistusmateriaalit

Haaroitusliittimen runko on tinattua alumiinia, kosketussuojaus polyamidia.

Standardit

EN 60947-7-1:2009, EN 61238-1:2003; EN 60529:1991 + A1:2000 + A2:2013

Sähkönumero	Tuotekoodi	Tuotenimike	Väri	Johdin (mm²)	Tuotetiedot	Asennusohje
1914284	VC02-0072	OPK 2×50 LED Harmaa	Harmaa	Al 2×50 / Cu 2×35+1×1,5-6	Tuotekortti	Asennusohje
1914285	VC02-0075	OPK 2×50 LED Sininen	Sininen	Al 2×50 / Cu 2×35+1×1,5-6	Tuotekortti	Asennusohje
1914286	VC02-0076	OPK 2×50 LED Keltavihreä	Keltavihreä	Al 2×50 / Cu 2×35+1×1,5-6	Tuotekortti	Asennusohje
1914331	VC02-0111	OPK 3×50 LED Harmaa	Harmaa	Al 3×50 / Cu 3×35 + 2×1,5-6	Tuotekortti	Asennusohje
1914332	VC02-0112	OPK 3×50 LED Sininen	Sininen	Al 3×50 / Cu 3×35 + 2×1,5-6	Tuotekortti	Asennusohje
1914333	VC02-0113	OPK 3×50 LED Keltavihreä	Keltavihreä	Al 3×50 / Cu 3×35 + 2×1,5-6	Tuotekortti	Asennusohje
1914200	VC02-0026	OPK 4×50 Harmaa	Harmaa	Al 4×50 / Cu 4×35	Tuotekortti	Asennusohje
1914227	VC02-0040	OPK 4×50 Sininen	Sininen	Al 4×50 / Cu 4×35	Tuotekortti	Asennusohje
1914202	VC02-0057	OPK 4×50 Keltavihreä	Keltavihreä	Al 4×50 / Cu 4×35	Tuotekortti	Asennusohje
1914229	VC02-0039	OPK 4×50 LED Harmaa	Harmaa	Al 4×50 / Cu 4×35+3×1,5-2,5	Tuotekortti	Asennusohje
1914204	VC02-0041	OPK 4×50 LED Sininen	Sininen	Al 4×50 / Cu 4×35+3×1,5-2,5	Tuotekortti	Asennusohje
1914206	VC02-0055	OPK 4×50 LED Keltavihreä	Keltavihreä	Al 4×50 / Cu 4×35+3×1,5-2,5	Tuotekortti	Asennusohje
1914201	VC02-0027	OPK 6×50 Harmaa	Harmaa	Al 6×50 / Cu 6×35	Tuotekortti	Asennusohje
1914228	VC02-0042	OPK 6×50 Sininen	Sininen	Al 6×50 / Cu 6×35	Tuotekortti	Asennusohje
1914203	VC02-0058	OPK 6×50 Keltavihreä	Keltavihreä	Al 6×50 / Cu 6×35	Tuotekortti	Asennusohje
1914230	VC02-0038	OPK 6×50 LED Harmaa	Harmaa	Al 6×50 / Cu 6×35+3×1,5-2,5	Tuotekortti	Asennusohje
1914205	VC02-0043	OPK 6×50 LED Sininen	Sininen	Al 6×50 / Cu 6×35+3×1,5-2,5	Tuotekortti	Asennusohje
1914207	VC02-0059	OPK 6×50 LED Keltavihreä	Keltavihreä	Al 6×50 / Cu 6×35+3×1,5-2,5	Tuotekortti	Asennusohje

Pylväskalustesarja johtimilla

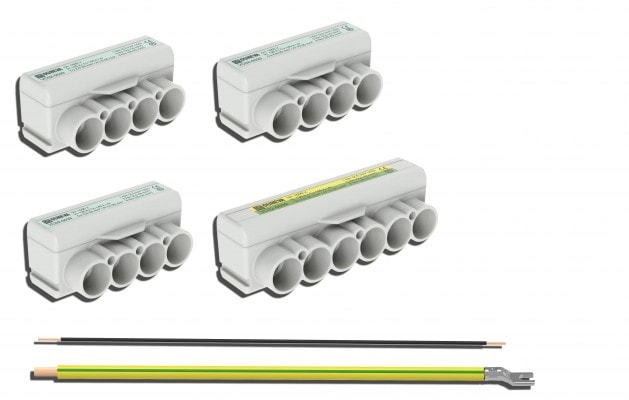

Pylväskalustesarja soveltuu erityisesti valaisinpylväiden haaroituskytkentöihin. Liitinsetti sisältää 3 kpl harmaata OPK-LED liittimiä, 1 kpl KeVi OPK-LED liittimen, 350 mm / 16 mm² MKEM-maadoitusjohtimen PK 16-6H -haarukkakaapelikengällä ja 350 mm / 1,5 mm² mustan MK-johtimen.

Sähkönumero	Tuotekoodi	Tyyppi	Paino (g)	Pakkauskoko (kpl)	Tuotetiedot	Asennusohje
1914277	VC02-0071	Pylväskalustesarja 3x 4×50 mm², 1x 6×50 mm² johtimilla	250	Tilauksesta	Tuotekortti	Asennusohje
1914373	VC02-0130	Pylväskalustesarja 3x 2×50 mm², 1x 3×50 mm² johtimilla	240	Tilauksesta	Tuotekortti	Asennusohje
1914375	VC02-0132	Pylväskalustesarja 3x 2×50 mm², 1x 3×50 mm² maadoitusjohtimella	230	Tilauksesta	Tuotekortti	Asennusohje
1914382	VC02-0139	Pylväskalustesarja 3x 3×50 mm², 1x 4×50 mm² maadoitusjohtimilla	274	Tilauksesta	Tuotekortti	Asennusohje

Pylväskalustesarja sulakepesällä

Pylväskalustesarja soveltuu erityisesti valaisinpylväiden haaroituskytkentöihin. Sarja sisältää 3 kpl harmaata 4×50 LED liitintä, 1 kpl 6×50 KeVi LED liittimen, 350 mm / 16 mm² MKEM-maadoitusjohtimen PK 16-6H -haarukkakaapelikengällä, 350 mm / 1,5 mm² mustan MK-johtimen, sulakepesän 10 tai 6 ampeerin sulakkeella ja tippuvedeltä suojaavan alustan kiskokiinnitystä varten.

Sähkönumero	Tuotekoodi	Tyyppi	Paino (g)	Pakkauskoko (kpl)	Tuotetiedot	Asennusohje
1914374	VC02-0131	Pylväskalustesarja 3x 2×50 mm², 1x 3×50 mm² sulakepesällä ja 6 A sulakkeella	470	Tilauksesta	Tuotekortti	Asennusohje
1914383	VC02-0140	Pylväskalustesarja 3x 3×50 mm², 1x 4×50 mm² sulakepesällä ja 6 A sulakkeella	444	Tilauksesta	Tuotekortti	Asennusohje
1914384	VC02-0141	Pylväskalustesarja 3x 3×50 mm², 1x 4×50 mm² sulakepesällä ja 10 A sulakkeella	444	Tilauksesta	Tuotekortti	Asennusohje
1914292	VC02-0085	Pylväskalustesarja 3x 4×50 mm², 1x 6×50 mm² sulakepesällä ja 6 A sulakkeella	465	Tilauksesta	Tuotekortti	Asennusohje
1914273	VC02-0069	Pylväskalustesarja 3x 4×50 mm², 1x 6×50 mm² sulakepesällä ja 10 A sulakkeella	465	Tilauksesta	Tuotekortti	Asennusohje
1914330	VC02-0115	Pylväskalustesarja 5x 4×50 mm² sulakepesällä ja 6 A sulakkeella	492	Tilauksesta	Tuotekortti	Asennusohje
1914329	VC02-0114	Pylväskalustesarja 5x 4×50 mm² sulakepesällä ja 10 A sulakkeella	492	Tilauksesta	Tuotekortti	Asennusohje
